Descrizione

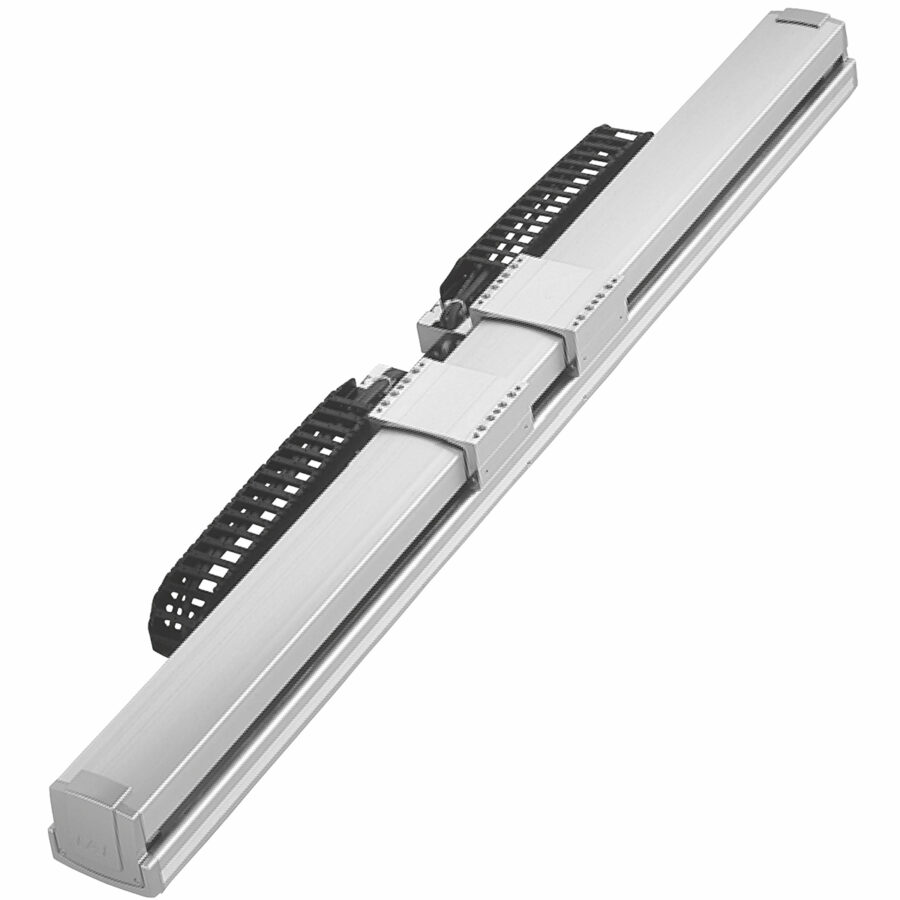

Attuatori lineari a sezione rettangolare compatta, con trasmissione a vite a ricircolo di sfere, servomotori brushless 230V in linea, calettati direttamente sulla vite, encoder assoluti senza batteria.
Realizzati con profilati di alluminio estrusi a guide riportate in acciaio trattato e rettificato, con elevata rigidità torsionale.
La gamma è assai ampia: un unico profilo (per asse X, Y e Z) in 4 dimensioni (Small, Medium, Large, senza/con supporto intermedio, anche doppio ) con vite di movimentazione in vari passi e diametri e dotabili tutti di freno. Gli assi sono dotati di sensore di scorrimento e fine corsa.
Corsa da 50 a 3000mm
Carico utile max. fino a 120kg (orizz.) – 40kg(vert.)
Servomotori 230V: 60, 100, 200, 400, 750W
Passo vite: 4, 5, 8, 10, 16, 20, 25, 30, 40 e 50mm
Velocità fino a 2500mm/sec
Repetibilità +/-0,01mm e +/-0,005mm (potenziata)
Informazioni Aggiuntive:
Esiste la versione con sezione, potenza motore e precisione vite maggiorata (ISPB), per camera bianca (ISDBCR/ISPDBCR), quella protetta dalla polvere (ISDB) e la stessa potenziata (IDPB).
Gli assi sono forniti con cavi motore/encoder 5mt
Le unità di controllo possibili sono X-SEL , S-SEL, E-CON/S-CON.
